在建筑工程領域，尤其是施工過程中，“結構施工樣板”與“建筑安裝工程”是兩個核心且密不可分的概念。它們既是工程質量控制的基石，也是施工技術與管理水平的直觀體現。本文將通過實拍圖解析，帶您深入了解這兩個關鍵環節的具體內容與重要意義。

一、建筑工程結構施工樣板：實體化的“施工教科書”

1. 什么是結構施工樣板？
結構施工樣板，是指在工程大面積施工前，按照設計圖紙和施工規范，在施工現場實地制作出的一個或多個具有代表性的、完整的結構部位實體模型。它通常包括關鍵節點，如梁柱節點、剪力墻鋼筋綁扎、模板支設、混凝土澆筑成型等。其核心目的是實現 “樣板引路” 。

（實拍圖示意：一張清晰展示鋼筋規格、間距、綁扎牢固、保護層墊塊放置規范的柱筋樣板照片）

2. 樣板的構成與作用（結合實拍圖解析）：
- 技術交底的實體化： 圖紙是平面的，而樣板是立體的。工人可以通過觀摩樣板，直觀理解施工工藝、質量標準和安全要求，替代了純文字或口頭交底可能產生的誤解。
- 質量標準的可視化： 樣板明確了“做成什么樣才算合格”。例如，鋼筋的錨固長度、箍筋的加密區范圍、模板的平整度與垂直度等，都在樣板上得以固化，成為后續施工對比的“標尺”。
- 工藝驗證的平臺： 在樣板上可以提前驗證施工方案的可行性，優化工序，比如復雜節點的鋼筋如何排布才能避免沖突，混凝土澆筑振搗如何保證密實等。
- 材料與設備的檢驗場： 樣板所用的材料、機具與實際施工一致，可提前檢驗其適用性。

（實拍圖示意：一組對比圖，左側為符合樣板標準的墻體模板，堅固平整；右側為不合格的支模，歪斜且接縫不嚴，直觀展示差異。）

二、建筑安裝工程：賦予建筑“生命系統”

建筑安裝工程，是指在主體結構完成后，為建筑物裝配各種功能系統的一系列工程。它使建筑從“骨架”變成具備使用功能的“有機體”。

主要分部工程實拍解析：

1. 電氣安裝工程：
- 內容： 變配電設備、動力照明系統、防雷接地、智能化系統（網絡、安防）等管線與設備的安裝。
- 實拍要點： 管線鋪設橫平豎直、固定牢固；橋架安裝規范，接地可靠；開關插座位置準確，高度統一。
（實拍圖示意：一張展示室內頂板電氣管線整齊排列、色標分明、吊桿間距均勻的照片。）

2. 給排水及采暖工程：
- 內容： 生活給水、排水、消防水、供暖、通風等管道系統的安裝。
- 實拍要點： 管道坡度符合設計，防止倒坡；支架安裝牢固，間距合理；穿墻、板處有規范套管；衛生潔具安裝牢固，接口嚴密。
（實拍圖示意：一張地下車庫內，消防噴淋管道成排安裝，支架整齊，管道標識清晰的圖片。）

3. 通風與空調工程：
- 內容： 風管、風機盤管、空調主機、新風系統等的安裝。
- 實拍要點： 風管連接嚴密，漏風量低；保溫層連續完整，無冷橋；設備安裝平穩，減震有效。

4. 智能建筑與電梯工程：
- 內容： 綜合布線、設備監控、電梯安裝調試等。
- 實拍要點： 線纜敷設規范，標識清晰；電梯軌道垂直度精確，運行平穩無異常聲響。

三、結構樣板與安裝工程的交匯：預埋與預留

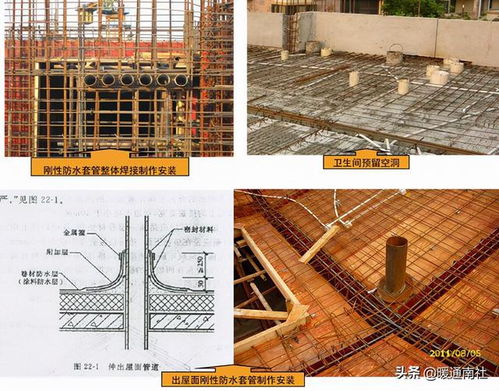

這是兩者協同的關鍵。在結構施工階段（樣板中已體現），就必須為安裝工程做好預埋件、預留孔洞的準備。例如：

• 電氣： 預埋電管、接線盒、接地扁鋼。
• 給排水： 預留穿墻/板套管、預埋防水套管。
• 通風： 預留風管穿墻洞。

（實拍圖示意：一張混凝土澆筑前的墻體內景，清晰顯示預埋的電管、套管位置準確，固定牢靠，避免后期剔鑿破壞結構。）

###

通過實拍圖我們可以清晰地看到，建筑工程結構施工樣板是施工質量的“起點”和“標準答案”，它將抽象的要求變?yōu)橛|手可及的現實；而建筑安裝工程則是建筑功能的“實現者”，它將生命力注入建筑的軀體。兩者一前一后，一隱一顯，共同確保了建筑工程從堅固的骨架到舒適、智能、可用的完整空間的完美蛻變。堅持“樣板引路”，嚴控安裝工藝，是打造精品工程的不二法門。
